Lugar de origen:
China
Nombre de la marca:
wneyou
Certificación:
CE UL ISO
Número de modelo:
9217F
El video
El video
El video
Resina epoxi de fundición líquida eléctrica 9217F de alta calidad para transformador de corriente de alto voltaje
propiedades
Sistema de resina epoxi de dos componentes, líquido a temperatura ambiente, adecuado para el proceso de colado al vacío
Menor contracción de curado, estabilidad dimensional del producto final, excelente rendimiento de procesamiento y altas propiedades dieléctricas y mecánicas.
Solicitud

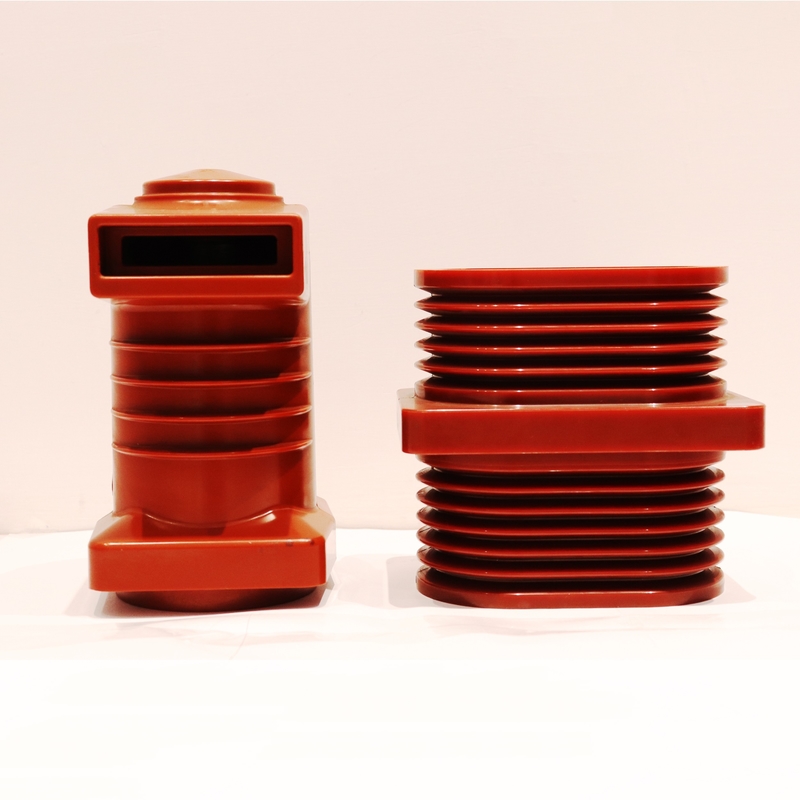

Productos de aislamiento eléctrico de media y alta tensión
como transformadores de tipo seco, transformadores de tensión y corriente de 10-66 kV, etc.
Datos del producto

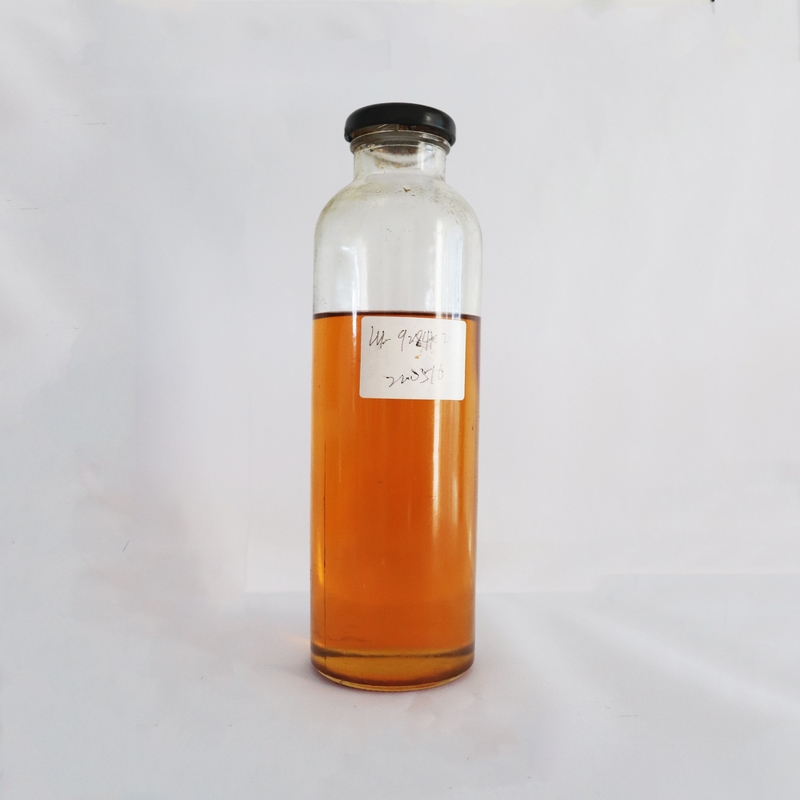

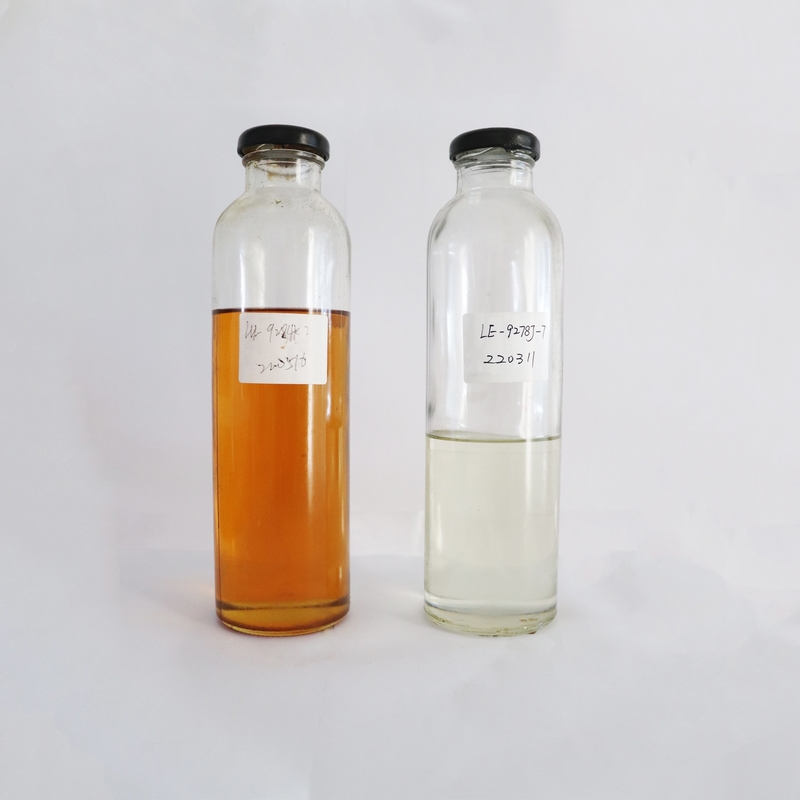

LE-9217F es una resina epoxi tipo BPA modificada
| Propiedades | Unidad | Valor |
| Apariencia | Visual | Líquido amarillo claro- amarillento |
| Viscosidad a 25 ℃ | mPa.s | 2500-5000 |
| Densidad a 25 ℃ | g/cm3 | 1.16-1.20 |
| Presión de vapor a 25 ℃ | Pensilvania | sobre <0.01 |
| punto de inflamabilidad | ℃ | alrededor de 135 |
LH-9217F es un endurecedor líquido de anhídrido carboxílico modificado
| propiedades | Unidad | Valor |
| Apariencia | VisualL | |
| Viscosidad a 25 ℃ | mPa.s | 400-900 |
| Densidad a 25 ℃ | g/cm3 | 1.17-1.24 |
| Presión de vapor a 25 ℃ | Pensilvania | alrededor de 0,5 |
| punto de inflamabilidad | ℃ | alrededor de 140 |
La resina epoxi LE-9217F y el endurecedor LH-9217F con una cierta cantidad de relleno se pueden procesar siguiendo las siguientes condiciones después de mezclar completamente en condiciones de vacío.
Condición de proceso
| Parámetros de procesamiento | Fundición al vacío |
| Temperatura de la mezcla de resina epoxi / endurecedor | 60℃/1-2 horas |
| Proceso de alimentación | vacío |
| Temperatura del molde | 80-100℃ |
| Tiempo de gelificación | 3-6 horas |
| Curado posterior | 130℃×10h |
Tiempo de gelificación
| Temperatura | Tiempo de gelificación |
| en120℃ | 16-24minutos |
| en140℃ | 6-9minutos |
| en160℃ | 3-5metroEn s |
Propiedades mecánicas y físicas
condiciones:80℃×4horas+140℃×8horas
Nota: los siguientes datos se prueban según el estándar GB y solo para referencia de los clientes. Las propiedades detalladas deben probarse de acuerdo con las condiciones reales de los clientes.
| Propiedades | Valor |
| Conductividad térmica | 0,8-0,9 W/mk |
| Descomposición térmica | >320℃ |
|
Absorción de agua (23 ℃ × 10 días) |
0,10-0,20 % en peso. |
| Agua absorción (100 ℃ × 60 minutos) | 0,08-0,15 % en peso. |
| Resistividad de superficie | 1014Ω |
| Resistividad de volumen | 1015Ω.cm |
| Resistencia dieléctrica | 30kV/mm |
| Factor de pérdida | 0.02 |
| Propiedades | Valor |
| Tg(DSC) | 75-95 ℃ |
| Resistencia a la tracción | 65-85N/milímetro2 |
| Fuerza flexible | 100-140N/milímetro2 |
| Fuerza compresiva | 140-180N/milímetro2 |
| Fuerza de impacto | 9-16kJ/m2 |
| Contracción de curado | 0.8-1.0% |
| inflamabilidad(4 mm) | media pensión Clase |
| inflamabilidad(12 mm) | media pensión Clase |
Almacenamiento
Los componentes deben almacenarse en recipientes originales herméticamente cerrados y secos en un ambiente a 6~35 ℃;.En estas condiciones, la vida útil corresponderá a la fecha de caducidad indicada en la etiqueta (normalmente 12 meses).Después de esta fecha, el producto puede volver a analizarse para confirmar si ya valida.Los envases parcialmente vacíos deben cerrarse herméticamente inmediatamente después de su uso.
Embalaje
Resina 20 kg/barril o 240 kg/barril o 1200 kg/barril, agente de curado 20 kg/barril o 240 kg/barril o 1200 kg/barril
Fprimeros auxilios
La contaminación de los ojos por la resina, el endurecedor de la mezcla de fundición debe tratarse inmediatamente enjuagándolos con agua corriente limpia durante 10 a 15 minutos, luego se debe consultar a un médico.
El material manchado o salpicado en la piel debe limpiarse y luego lavar el área contaminada y tratarla con una crema limpiadora.Un médico debe estar en caso de imitación severa de quemaduras.La ropa contaminada debe cambiarse inmediatamente.Cualquier persona que se enferme después de inhalar los vapores debe ser trasladada al exterior de inmediato, en caso de duda, solicite asistencia médica.
8214FRecomendación del proceso de solicitud
1. Preparación de ingredientes
1.1 El molde de fundición debe precalentarse en el horno a 100-110 ° C durante más de 10 horas, y la bobina del transformador de más de 4000 kva debe recibir un tiempo de precalentamiento más largo,
Para asegurarse de que la bobina esté completamente seca y su temperatura no sea inferior a 80 ° C cuando se instale.
1.2 El polvo de sílice se sellará a temperatura normal durante más de 6 horas en un horno a 110-120 °C.
2. Ingredientes
2.1 Desgasificación de mezclas estáticas
2.1.1 Premezclado
El material A (epoxi) se basa en la relación de peso, resina: relleno: pasta de color 100: (cantidad de pasta de 125 colores): cantidad adecuada, y se mezcla por separado después de agregar resina, relleno y pasta de color.
La temperatura es de 65-70 ℃, agitación y desgasificación durante no menos de 2 horas y 100 < p < 200pa.
El material B (agente de curado) se basa en la relación de peso, agente de curado: relleno 100:125, mezclado por separado, la temperatura es de 65-70 ℃, la agitación y la desgasificación no son menos de 2 horas, 100 < p < 200pa.
2.1.2 Mezcla final
Luego, los componentes A y B finalmente se mezclan, no se necesita el agente acelerador, y los materiales A y B se mezclan en una proporción de 100:100 en el tanque de mezcla final (o succión al vacío), y para agitar bien, nosotros aconseje poner la resina y el endurecedor al mismo tiempo o alternándolo
2.1.3 Comience a agitar después de la alimentación, asegúrese de que el elevador en espiral pueda levantar la mezcla sobre la campana desgasificadora del paraguas a su velocidad de rotación
2.1.4 Después de agitar durante 15 minutos, encienda la bomba de vacío para desgasificar.El grado de vacío no será inferior a 300 pa
2.1.5 El tiempo de desgasificación de la mezcla es de aproximadamente 15-30 minutos, y la desgasificación se completa cuando no hay burbujas en la superficie del paraguas.
3. Fundición
3.1 Establezca la temperatura del tanque de fundición en 80-85 ℃, el precalentamiento debe comenzar 4-5 horas antes de la dosificación y para garantizar que la temperatura del molde durante la instalación no sea inferior a 80 ° C
3.2 Después de la dosificación, el molde seco y precalentado se introduce en el tanque de fundición para el tratamiento al vacío
3.3 La temperatura del espacio del tanque de fundición es de 80-85 ° C, el grado de vacío no es inferior a 300 pa y el tiempo de tratamiento al vacío no es inferior a 2 horas.
3.4 , La alimentación no debe ser demasiado rápida durante el lanzamiento.Se puede detener durante 10-15 minutos y el vacío se puede continuar durante 20-30 minutos después de que el material esté lleno.Si es posible, se puede presurizar entre 0,2 y 0,3 mpa después del tratamiento al vacío.
3.5 La colada de mezcla final se completará en 90 minutos.Controle estrictamente la temperatura y el tiempo para evitar la solidificación del tanque.El exceso de resina monocomponente y agente de curado se puede almacenar durante varios días, pero se debe sellar y controlar bien la temperatura.
Shanghai Wenyou Industry Co., Ltd. se encuentra en el distrito de Fengxian, Shanghái, China. Es una empresa profesional dedicada a la fabricación, I+D, venta de resina epoxi, agente de curado y otros productos. Nuestros productos incluyen resina epoxi, retardante de llama resina, agente de curado, modificador para exteriores, agente de endurecimiento, pasta epoxi, agente de desmoldeo y relleno, no solo se venden en China, sino que también se exportan a Europa, el sudeste de Asia, la región de Medio Oriente y Rusia y otros países de la CEI.
La empresa ha pasado el sistema de gestión de ISO9001 e ISO14001, la Unión Europea "SGS", y también la certificación UL de los Estados Unidos. Los productos cumplen con las normas de seguridad ROHS y REACH, que se utilizan ampliamente en interiores y exteriores 10-1100KV eléctrico de alto voltaje aislamiento, como: piezas de aislamiento de interruptores de alto voltaje, inductores mutuos, transformadores, reactores, etc. Todo tipo de componentes y productos electrónicos se pueden aplicar a diferentes procesos de aplicación y equipos de moldeo, como la tecnología de fundición a presión al vacío y la tecnología APG. La calidad de nuestros productos es el galardonado en el mercado y también estableció una buena reputación para nuestra empresa.
Wenyou tiene su sede en china, sirve para la electricidad global, brinda productos estables y un servicio de alta calidad a todo el mundo.
Envíenos su investigación directamente
