Lugar de origen:
China.
Nombre de la marca:
wenyou
Certificación:
iso.ce
Número de modelo:
9516
El video
El video
El video
SHANGHAI WEN YOU INDUSTRY CO. y sus subsidiarios. , LTD.

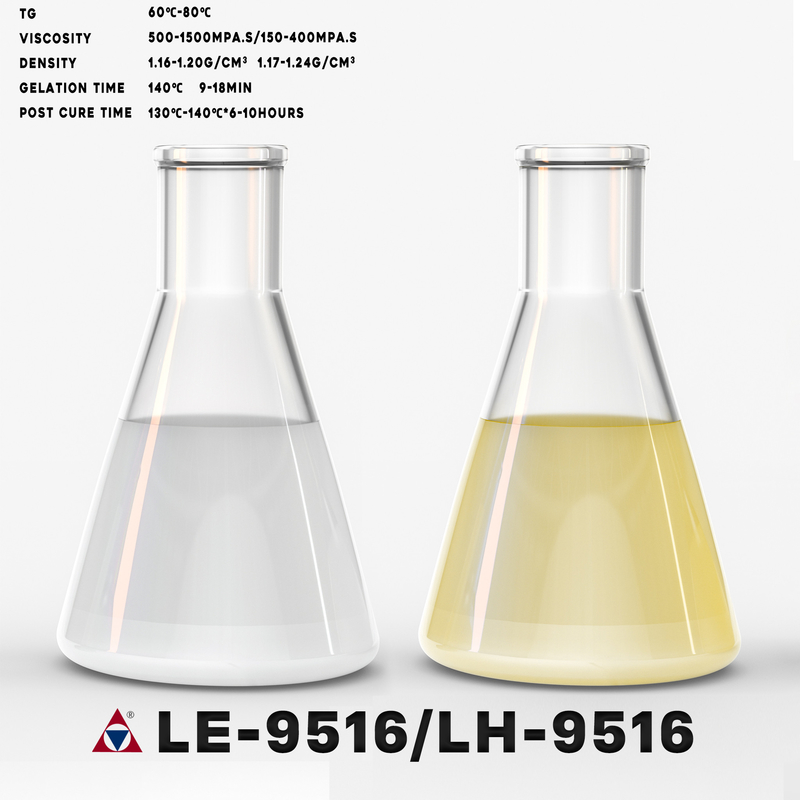

Resina epoxi para exteriores
El número- 9516/LH- 9516 - ¿Qué es eso? Las demás
Versión de 2019.12
No, no.2019129516
|
Resinas epoxi El endurecedor El relleno Pesta de colores |
Se trata de un documento de identificación de la empresa. Se trata de la LH-9516. Las demás materias - ¿ Qué pasa? |
100 pb w 100 libras por kilo 350 a 400 pbw 3pbw |
Formulación |
|
Un sistema de resina epoxi saturada de dos componentes sin relleno premezclado, líquido a temperatura ambiente.Desempeño Es adecuado tanto para el proceso de inyección de APG como para el proceso de fundición al vacío. Excelente resistencia a los rayos UV, excelente resistencia a los choques térmicos y térmicos, excelente resistencia al medio ambiente y excelente rendimiento electromecánico. |
|||
|
Partes de aislamiento eléctrico de alta tensión para exteriores, tales como: aisladores, transformadores y otros productos aislantes. |
Aplicación | ||
La resina LE-9516 es un sistema de resina epoxi saturada modificado.
Industria física y químicalas icatoras
El agente curante LH-9516 es un agente curante de anhídrido de intemperie modificado.
| Propiedad | Unidad | Estándar | Propiedad | Unidad | Estándar | |
| Apariencia | Visuales | Líquido amarillo transparente | Apariencia | Visuales | Líquido amarillo transparente | |
| Valor de epoxi | Eq/kg | 4.0-4. ¿Qué quieres decir?5 | viscosidad en25°C | MPa.s | Entre 150 y 400 | |
| viscosidad en25°C | MPa.s | 500 a 1500 | DensidadEn el 25°C | G/cm3 | 1.17 a uno.24 | |
| DensidadEn el 25°C | G/cm3 | 1.16 a uno.20 | Vicepresidente | ¿ Qué pasa? | Alrededor de 0.5 | |
| VP en el25°C | ¿ Qué pasa? | El valor de las emisiones01 | Punto de inflamación | °C | Alrededor de 140 | |
| Punto de inflamación | °C | Unos 135 |
Puede mezclarse resina epoxi LE-9516, agente curante LH-9516 y cierta cantidad de relleno
de acuerdo con el siguiente proceso de curado después de mezclarse completamente en condiciones de vacío:
Proceso
| Parámetros de procesamiento | Gelación automática a presión | Fundición al vacío |
| Temperatura de mezcla de la resina epoxi y el endurecedor | 40°C/1-2h | 50 a 60 °C/1 a 1,5 horas |
| Método de alimentación | Presión ((0,5-5 bar) | Bajo vacío (pot de fundición) |
| Temperatura del moho | 130 a 150°C | 105°C/4-6h |
| Tiempo de congelación | Entre 10 y 50 minutos | Se aplicarán las siguientes medidas: |
| Después del curado | 130-140 °C × 6-10 horas | 130-140 °C × 6-10 horas |
Página 1 de 2 9516 Especificación Página 1 de 2
Se trata de un sistema de control de las emisiones de gases de escape.100
Tiempo de gel
| Temperatura | Tiempo de gel |
| a 120 °C | 20 a 40 minutos |
| a 140°C | Entre 9 y 18 minutos |
| a 160°C | 4-8 minutos |
Mecánica y físicalas propiedades
Sistema de ensayo: Resina LE- 9516 / agente curante LH-9516 / harina de sílice=100/100/400 Condiciones de curado: 120 ° C × 4 horas +
140 ° C × 8 horas
Nota: Los siguientes datos de rendimiento se miden de acuerdo con la norma nacional y son únicamente de referencia para el usuario.
Los datos específicos de la aplicación deben determinarse de acuerdo con las condiciones reales del usuario.
| Propiedades | Resultados típicos | Propiedades | Resultados típicos | |
| Tg ((DSC) | 60 a 80 °C | Temperatura de descomposición térmica | > 320 °C | |
| resistencia a la tracción | 60 a 80 N/mm2 |
Tasa de absorción de agua (23 °C × 10 °C) días) |
00,10-0,20 % en peso. | |
| Fuerza de flexión | 100-130 N/ mm2 |
Tasa de absorción de agua (100 °C × 60 °C) el Consejo de Ministros) |
0.08-0.15 % en peso. | |
| Resistencia a la compresión | 140 a 190 N/ mm2 | Resistencia de la superficie | 1014 Ω | |
| Fuerza de impacto | 8- 16 kJ/ m2 | Resistividad por volumen | 1015 Ω.cm | |
| Refracción de curado | 0.8- 1,0 por ciento | Resistencia dieléctrica | 31 kv/mm | |
| Resistencia a la llama (4 mm) | Nivel de HB | Pérdida dieléctrica | 0.02 | |
| Conductividad térmica | 0.8-0.9W/mk |
|
Almacenamiento Los componentes deben conservarse a 6-35°C en un lugar bien cerrado y seco. En estas condiciones, la duración de conservación debe corresponder a la del envase (normalmente 12 meses).el producto puede volver a analizarse para confirmar si ya se ha validadoLos recipientes parcialmente vaciados deben Se debe cerrar bien inmediatamente después de su uso. |
|
Paquete Resina epoxi 20 kg/balde o 220 kg/balde o 1200 kg/balde, Hardener 20 kg/balde o 220 kg/balde o 1200 kg/balde. |
|
En primer lugar Las ayudas La contaminación de los ojos por resina, endurecedor de mezcla de fundición debe tratarse inmediatamente lavando con agua limpia corriente durante 10 a 15 minutos, luego debe consultarse con un médico.El material manchado o rociado en la piel debe ser borrado.En el caso de que se produzcan quemaduras graves, se debe acudir a un médico y cambiar inmediatamente la ropa contaminada.Cualquier persona enferma después de inhalar vapores debe ser sacado de las puertas inmediatamenteEn caso de duda, pida ayuda médica. |
Página 2 de 2 9516 Especificación Página 2 de 2
Envíenos su investigación directamente
