Name: Aislamiento HV de baja contracción de resina epoxi exterior resistente a los rayos UV 10-66 kV
Brand: Shanghai Wenyou Industry Co., Ltd.
SKU: El LE-8216F/LH-8216F
Price: 2.35 USD
Availability: InStock

Hogar > productos > Transformador de resina epoxi >

Aislamiento HV de baja contracción de resina epoxi exterior resistente a los rayos UV 10-66 kV

Resina epoxi para exteriores de 66 kV

Resina epoxi exterior resistente a los rayos UV

Resina epoxi para transformadores de baja contracción

Lugar de origen:

China

Nombre de la marca:

WENYOU

Certificación:

ISO/REACH/RoHS/SGS/UL

Número de modelo:

El LE-8216F/LH-8216F

Éntrenos en contacto con

Pida una cita

Detalles del producto

Clase termal:

F: el precio

Adhesión:

Es fuerte.

Pago y términos de envío

Cantidad de orden mínima

20 kg/balde como muestra

Precio

Negociable

Detalles de empaquetado

20 kg/balde, 220 kg/barril y 1200 kg/tanque

Tiempo de entrega

7 a 10 días hábiles

Condiciones de pago

L/C, T/T, Western Union, dinero gram

Capacidad de la fuente

Hay mucha materia prima en stock.

Productos relacionados

Resina epoxi térmicamente conductiva para transformadores y bujes

Consiga el mejor precio

El video

Resistencia a las vibraciones RT Compuesto de curado para proteger bobinas CT/PT sensibles

Consiga el mejor precio

El video

Agente de curado epoxi resistente a choques térmicos para encapsulación y protección de interruptores MV

Consiga el mejor precio

El video

Sistema epoxi aislamiento de clase H 12-40.5 kV Aplicaciones Vacío / fundición APG

Consiga el mejor precio

Éntrenos en contacto con

008618018933365

Elliot.yang@sh-wysy.com

86-21-64308192

Contacto ahora

Descripción de producto

Resina epoxi al aire libre | RESISTENTE UV | Bajo Shrinkage | Aislamiento de HV (10-66kv)

Atributos del producto

Clase térmica	F
Adhesión	Fuerte

Descripción del Producto

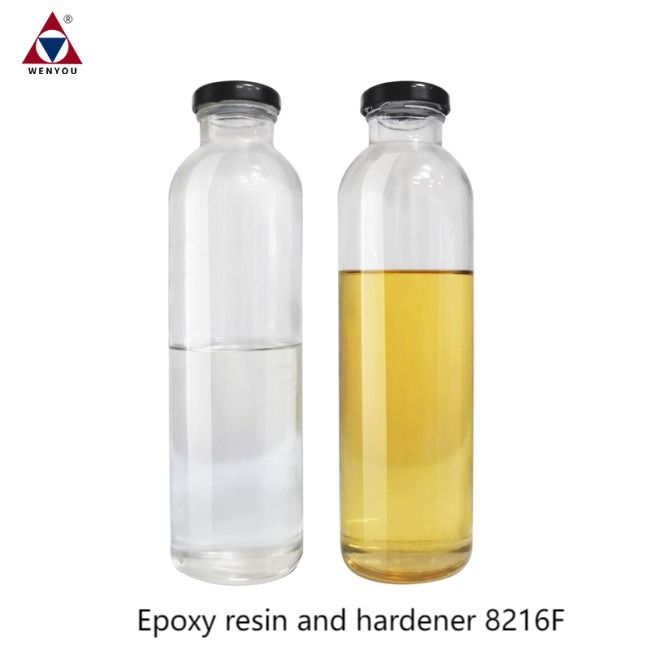

El LE-8216F/LH-8216F es un sistema de resina epoxi diseñado paraAislamiento eléctrico medio/alto voltaje (10-66kv). Con un endurecimiento de anhídrido resistente a la intemperie modificado (LH-8216F) y una formulación de baja Shrinkage, ofrece una estabilidad dimensional excepcional, resistencia de arco superior y calificación de inflamabilidad HB. Ideal para transformadores de tipo seco, CTS/VTS y componentes críticos de aislamiento crítico.

Características clave y ventajas

Resina epoxi alifática cíclica	Resistencia meteorológica superior + estabilidad UV
Baja contracción de curado (0.9-1.1%)	Dimensiones de precisión para partes complejas de HV
Clase térmica B (IEC 60085)	Rendimiento confiable de hasta 130 ° C
Casting de vacío optimizado	Integración perfecta con la producción existente
Resistencia dieléctrica	> 25 kV/mm (1 mm, IEC 60243-1)
Baja absorción de agua	0.08-0.15% (100 ° C/60 minutos) para ambientes húmedos
Sin solvente + VOC bajo	Procesamiento ecológico

Aplicaciones

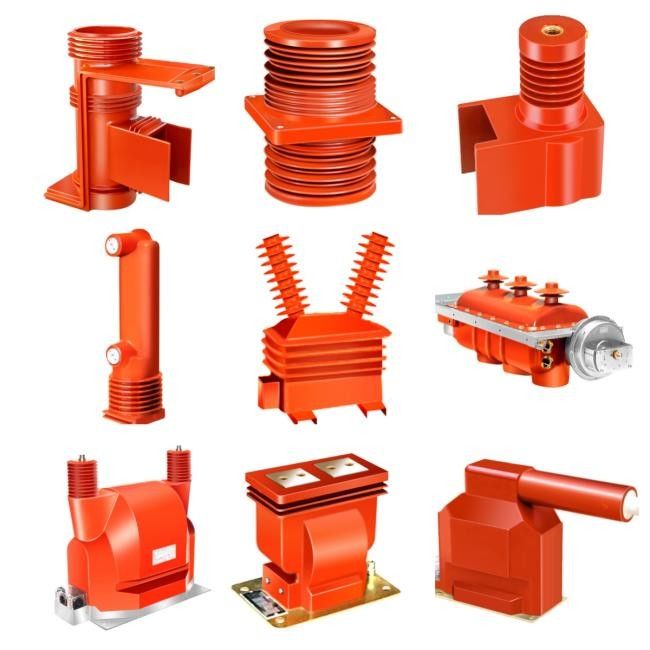

Construido para aislamiento eléctrico de alto voltaje:

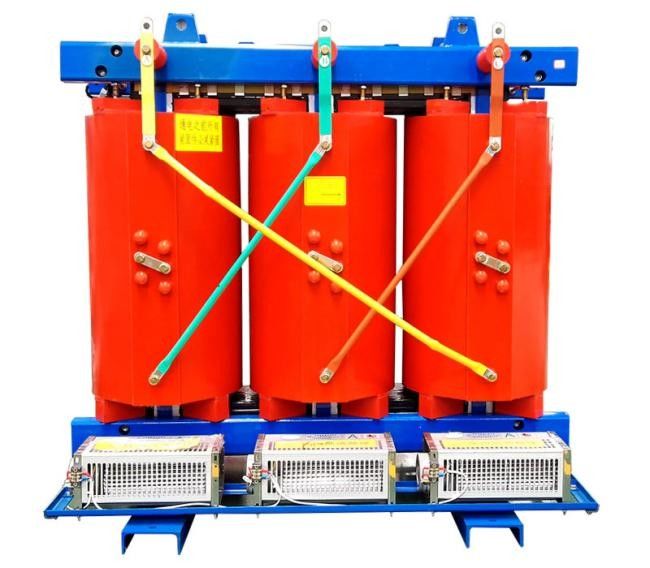

Transformadores de tipo seco
Transformadores de corriente/voltaje (10-66kv)
Bujes, aisladores, apartamento
Encapsulación de sensores y relés
Componentes de infraestructura de cuadrícula

Datos de rendimiento clave

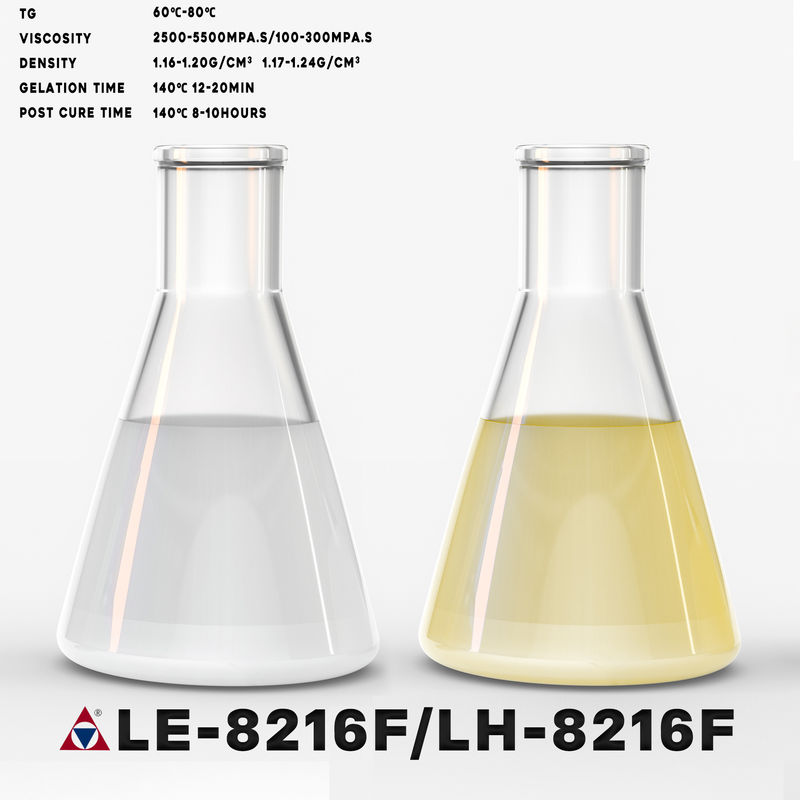

Sistema curado: LE-8216F/LH-8216F/Powder de sílice = 100: 100: 350

Propiedades mecánicas y térmicas

Propiedad	Valor	Estándar
Transición de vidrio (TG)	60-75 ° C	ISO 11357-2
Resistencia a la flexión	100-140 MPa	ISO 178
Fuerza de impacto	9-16 kJ/m²	ISO 179
Resistencia a la tracción	65-85 MPA	ISO 527
Resistencia a la compresión	140-180 MPA	GB/T2567
Conductividad térmica	0.8-0.9 w/m*k	ISO 8894-1
Temperatura de descomposición	> 320 ° C	ASTM E2402

Propiedades eléctricas y de seguridad

Resistividad de volumen	10¹⁵ ω*cm	IEC 62631-3-1
Resistencia a arco	181-198 SEC	IEC 61621
Resistencia al seguimiento	≥600 V	IEC 60112
Constante dieléctrica	3.0-4.0 (50Hz)	IEC 60250
Inflamabilidad	HB (UL94)	UL94/GB/T2408
Hidrofobicidad	Clase HC1	IEC 62073

Preguntas frecuentes (preguntas frecuentes)

P1: ¿Qué hace que LE-8216F sea adecuado para aplicaciones HV al aire libre?

R: Su estructura alifática cíclica proporciona resistencia inherente a UV/clima, mientras que la baja absorción de agua (0.08-0.15%) garantiza la estabilidad en condiciones húmedas.

P2: ¿Cuál es el proceso de curado?

A: Optimizado para la fundición al vacío:
Pre-mix: 60-70 ° C/1-2H (100-300PA)
CURA: 70-80 ° C/3-5H → 90-100 ° C/2-4H → CURO DEL CURO 130 ° C/12H

P3: ¿Cómo afecta la relación de relleno las propiedades?

R: El polvo de sílice (300-360 PBW) mejora la resistencia mecánica, pero debe dispersarse uniformemente. Ajuste dentro del rango para equilibrar la viscosidad frente al rendimiento.

P4: ¿Es este sistema compatible con APG?

A: Diseñado para la fundición al vacío. Para APG, consulte Shanghai Wenyou para los ajustes de formulación.

P5: ¿Qué medidas de seguridad son críticas?

R: PPE esencial: guantes, gafas, respirador. Mantenga la ventilación (3-5 renovaciones de aire/hora). Evite el contacto con la piel, use la crema de barrera.

Las etiquetas：

Aislamiento HV de baja contracción de resina epoxi exterior resistente a los rayos UV 10-66 kV

Resina epoxi para exteriores de 66 kV

Resina epoxi exterior resistente a los rayos UV

Resina epoxi para transformadores de baja contracción

Resina epoxi térmicamente conductiva para transformadores y bujes

Resistencia a las vibraciones RT Compuesto de curado para proteger bobinas CT/PT sensibles

Agente de curado epoxi resistente a choques térmicos para encapsulación y protección de interruptores MV

Sistema epoxi aislamiento de clase H 12-40.5 kV Aplicaciones Vacío / fundición APG

Resina epoxi de transformador de alto voltaje

Resina epoxi de transformador transparente

Resina epoxi de transformador líquido
